1.適用范圍
1.1避風型電動采光排煙天窗適用于任何天氣情況下都需要通風為輔的建筑。
1.2避風型電動采光排煙天窗窗體上面與安裝面成30°角,夏季有利于排水，冬季不積雪。
1.3天窗外設擋風板，任何天氣情況都可避免出現飄雨、飄雪現象。
2.窗型特點
2.1避風型電動采光排煙天窗為單體式，天窗截面造型為三角型。
2.2天窗開啟扇為上懸窗。
2.3避風型電動采光排煙天窗附有成品避風罩，避風罩由鋼質架和彩色鋼板構成，固定在天窗基座上。

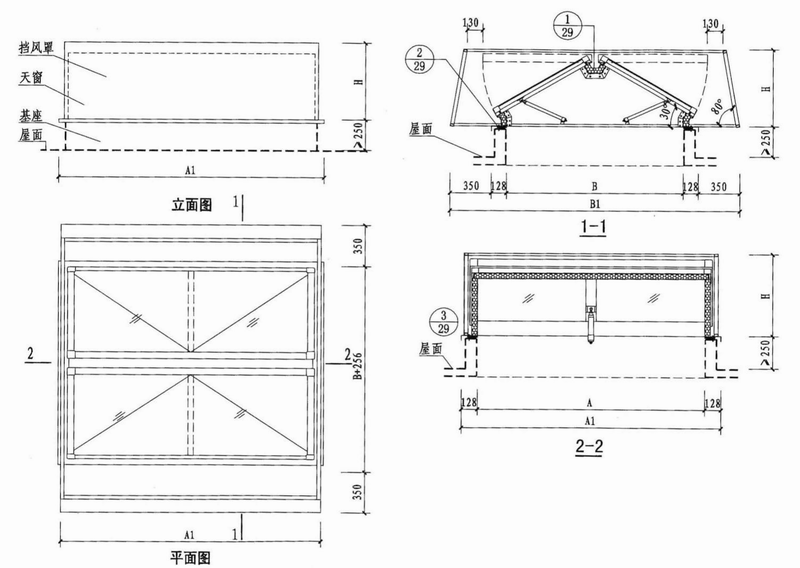

2.4避風罩將天窗四周圍起來，以達到避風效果。避風罩上下均為開口結構，以保證天窗的通要求。具體結構見節點詳圖。
3設計選用

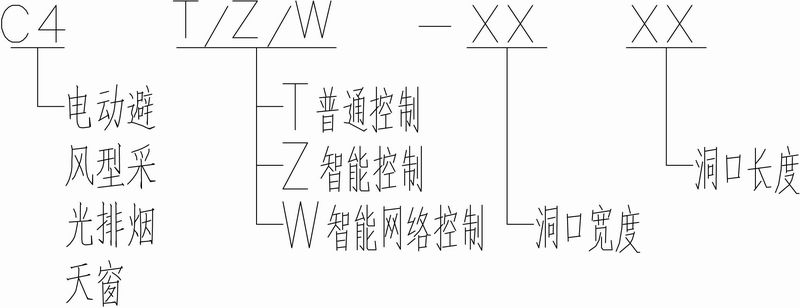

3.1窗型號
3.2選用示例:普通控制避風型天窗,洞口寬度1000mmm，洞口長度1500mmm，標注為：C4T-1015。
4 性能指標（見下表）
避風型電動采光排煙天窗性能表
|
抗風壓性能 |
正壓 4.0kPa 負壓 3.5kPa （GB/T7106-2008 6級） |
|
氣密性能 |
10Pa下,滲透量 0.06m3/（m2·h) -10Pa下,滲透量 0.09m3/（m2·h) （GB/T7106-2008 8級） |
|
水密性能 |
穩定加壓保持未發生滲漏的最高壓力417Pa（GB/T7106-2008 4級） |
5.電動采光排煙天窗采光材料可選擇聚碳酸酯采光板、玻璃纖維聚酯采光板等。再選用材光材料時注明采光材料；
|
避風型電動采光排煙天窗選用表 |
|||||||||
|
序號 |
窗 型 號 |
洞口尺寸 ﹙寬×長﹚B×A |
窗外形尺寸﹙寬×長﹚B1×A1 |
窗體高度H |
按所選采光材料窗體質量(kg/樘) |
效開口面積(㎡) |
|||
|
普通型控制方式 |
智能型控制方式 |
智能網絡型控制方式 |
陽光板(10厚) |
FRP (1.5～3厚) |
|||||
|
1 |
C4T-1015 |
C4Z-1015 |
C4W-1015 |
1000×1500 |
1956×1756 |
530 |
90.5 |
98.0 |
0.984 |
|
2 |
C4T-1020 |
C4Z-1020 |
C4W-1020 |
1000×2000 |
1956×2256 |
530 |
103.5 |
113.0 |
1.312 |
|
3 |
C4T-1215 |
C4Z-1215 |
C4W-1215 |
1200×1500 |
2156×1756 |
588 |
98.48 |
107.3 |
1.161 |
|
4 |
C4T-1220 |
C4Z-1220 |
C4W-1220 |
1200×2000 |
2156×2256 |
588 |
112.1 |
124.2 |
1.548 |
|
5 |
C4T-1520 |
C4Z-1520 |
C4W-1520 |
1500×2000 |
2156×2256 |
675 |
124.8 |
141.5 |
1.935 |
